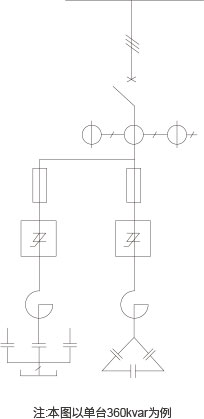

一次主接線圖 SRJKF-24B

• SRTSC3-40
  SRCKDG0.25-0.94/7
  BSMJ0.25-13.34-1Y
  SRTSC2-40
  SRCKSG0.45-2.8/7
  BSMJ0.45-40-3
• X3臺
  X9臺
  X3臺
  X6臺
  X6臺
  X6臺
•

裝置使用場合

• 響應速度快，投切時間短實現實時補償
  （響應時間≤20ms）。
• 采用先進的大功率晶閘管過零、
  無涌流投切，最大限度
  延長電容器使用壽命。
• 智能控制器，晶閘管開關，電抗器
  以及電容器具備多重保護，
  抗干擾能力強，能有效的抑制系統諧波，
  并安全、長時間可靠的運行。
• 全部實現三相及單相混合補償，更有效的
  補償系統三相不平衡度，
  最大限度的滿足用戶的無功補償要求。
• 裝置操作簡便，全中文LCD顯示，
  自動化程度高，具備自動、
  手動模式,方便用戶現場操作。
• 合理選擇電抗器，可部分吸收3、5、7次諧波，
  有效提高系統電能質量。
• 裝置具有過壓、欠壓、缺相、過流、
  晶閘管短路、風機等保護。
