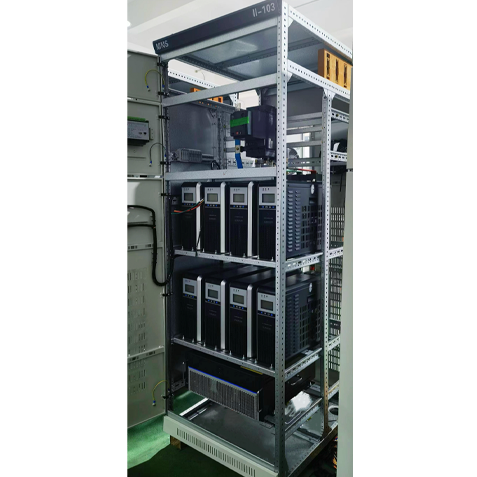

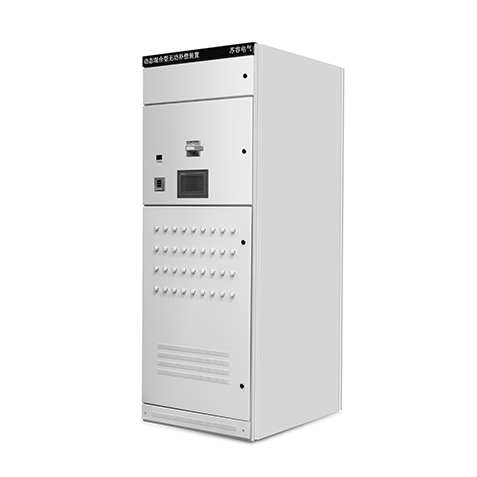

智能混合無功補償裝置主要是
由SVG靜止無功發生器、APF有源電力濾波器、
TSC無源補償電容器組、人機界面組成。
其中有源部分SVG模塊或APF模塊
可以主動跟隨系統的動態無功及諧波治理需求，
自動調節有源及無源補償模塊的輸出配比，
快速補償系統需要的無功。
整機通過一個7寸液晶屏實現人機交互，
SVG及APF在自身補償的同時，
還具有16路（最大為32路）
TSC電容器組投切控制功能。
SVG與TSC協同工作，具有容量大、
成本低、響應快、精度高等優點。
| 單柜補償容量Kvar | 100~500（更大、小容量可定制） | |
|---|---|---|
| 環境條件 | 安裝地點 | 戶內 |
| 環境溫度 | -10℃~+45℃ | |
| 相對濕度 | ≤95%，無凝露 | |
| 存儲溫度 | -40℃~+60℃ | |
| 雷害等級 | 中雷區 | |
| 交流輸入 | 額定電壓 | 400*（1±20%）V |
| 固定頻率 | 50*（1±10%）Hz | |
| 接線方式 | 三相三線/三相四線 | |
| 技術指標 | 目標功率因數 | 0.99 |
| 響應時間 | ＜10ms | |
| 過載保護 | 可自動設置調節 | |
| 分相補償能力 | 40%（特殊需求可定制） | |
| 工作模式 | 自動或者手動 | |
| 通訊接口 | RS485/以太網可選 | |
| 防護等級 | IP30（高、低防護等級可定制） | |
| 顯示屏 | 7寸液晶屏 | |
| 冷卻方式 | 強制風冷 | |
| 保護功能 | 過壓、欠壓、過溫、過載、缺相、短路、 抗干擾等軟硬件保護，并能自動切除設備 |
|
| 單機尺寸（Wmm*Dmm*Hmm） | 1000*800*2200 | |
| 其他 | 非標尺寸可定制。特需要求可致電蘇容電氣 | |
| TSC模塊 | 電容電抗可選國產或進口 電容器標稱電壓450V~600V（可定制） 電容器容量：10Kvar~50Kvar可選 電抗器：電抗率1%~14%（可定制） |
|
*外形尺寸若有變動，以實物尺寸為準。
| 功能特性 | 傳統無功補償（SVC） | 動態無功補償（SVG） | 智能混合無功補償（SRH-SVG） |
|---|---|---|---|
| 控制方式 | 獨立控制器，控制分組投切 | 智能控制系統， 速度最快、最穩定 |
SVG模塊+智能控制系統， 穩定，快速 |
| 輸出無功 | 分組輸出，有盲區 | 全線性輸出，無盲區 | 線性輸出，穩定平滑，無盲區 |
| 補償效果 | 0.95左右 | >0.99，補償范圍最大 | 0.99左右，部分感性到 全容性，補償范圍廣 |
| 響應時間 | >100ms | <5ms | <10ms |
| 三相不平衡 | 效果一般，需特殊設計 | 整機可100%全功率輸出， 解決三相不平衡 |
效果明顯，SVG模塊可以100% 全功率輸出，解決三相不平衡問題 |
| 市場售價 | 價格較低 | 價格較貴 | 價格適中，性價比極高 |
SRH-SVG是TSC和SVG的有機結合，兩者相互補充，相互依存。其中包含著三大要素：
